cad更改坐标系的方法

1、首先， 我们打开一个图形文件。在图形中， 我们可以看到坐标的原点位于图形的左下角。

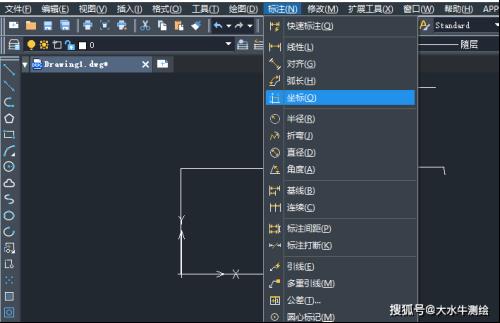

2、若要修改坐标系， 我们可以单击菜单栏中的 "工具" 选项卡。

3、在下拉菜单中， 单击 "新建电脑"， 然后单击 "原点"。

4、点击后坐标轴原点会跟随我们的鼠标，我们在需要的位置点击鼠标左键确定。

5、单击后， 我们可以看到坐标系已更改。

cad更改坐标系的方法

1、首先在电脑中打开CAD，使用绘图工具中的矩形画一个图形。

2、然后在命令行窗口输入ucs并回车。

3、这时指定坐标系X轴上的点，以矩形右下角点为例。

4、最后指定XY平面的的方向，在矩形内部点击一下即可，新的坐标系设置完成，原点在矩形左下角点，坐标系就建立完成了。
